Volkswagen AG - Verlässliche Systeme schaffen Betriebs- und Prozess-Sicherheit

LAUFRADÜBERWACHUNG BASIEREND AUF INDUSTRIELLER BILDVERARBEITUNG VERHINDERT TEURE PRODUKTIONSAUSFÄLLE

(PSI Technics, 22.06.2012)

Projektbeschreibung

Power & Free Systeme bestehen aus zwei Schienen: einer oberen (Power Schiene), in der eine Förder- oder Schleppkette läuft, und einer unteren "Free"-Schiene. Dort befindet sich ein von der Kette geschleppter Laufwagen.


Die Ausgangssituation



(Bilder: Volkswagen AG)

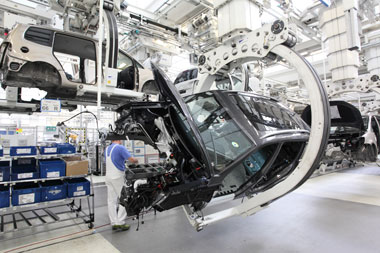

Bei der Volkswagen AG in Wolfsburg werden auf einem P & F-System letzte Montagearbeiten schwebend verrichtet, bevor die Automobile in die Endmontage weiter gegeben werden.

Das raue Umfeld stellt dabei eine hohe Belastung für die Anlagenteile dar.
Verschleiß und Abrieb führen zu:


Die Herausforderung

"Für uns war ein schnell zu installierendes Produkt wichtig, das zuverlässig die Qualität der Laufrollen überprüfen konnte. Wir wollten so Materialermüdungen proaktiv erkennen und nicht erst auf Störungen reagieren", so Jürgen Bastek, Leitung Montagen Technik bei der Volkswagen AG.


Die Lösung

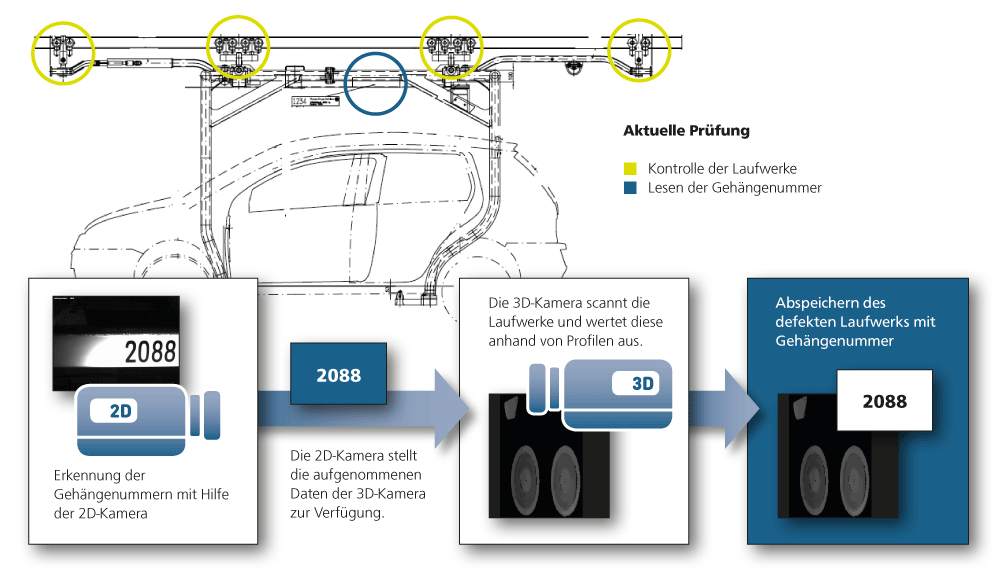

Vollautomatische industrielle Bildverarbeitung mit 3D- und 2D-Kameras:

  1. Zwei 3D-Kameras nehmen von beiden Seiten die Laufrollen auf.
  2. Speicherung der Bildauswertung in den Kameras.
  3. Überschreiten einzelne der gescannten Laufrollen die vorher parametrierten Fehlertoleranzen, wird diese Information zunächst in einer Datenbank gespeichert.
  4. Eine 2D-Kamera liest die Gehängenummer aus.
  5. Speicherung der Information in der Datenbank.
  6. Mittels Steuerbefehl an die SPS wird das Gehänge zur Wartung aus dem laufenden Betrieb ausgeschleust.

Die Erwartungen von Jürgen Bastek wurden durch die Anlage voll erfüllt: "Durch die vollautomatische Überprüfung unserer Power & Free-Anlage ist ein einwandfreier Produktionsprozess sichergestellt. Teure Produktionsausfälle treten nicht mehr auf."


Projektlaufzeit

Das System ist seit Juni 2011 bei Volkswagen im Einsatz.
Die Installation verlief ohne Produktionsausfälle, da sie in wenigen Stunden in den produktionsfreien Randzeiten erfolgte.

Mehr Qualität und Produktivität durch digitale Bildverarbeitungssysteme

Kontakt:
PSI Technics
Karl-Heinz Förderer
Rudolf-Diesel-Straße 21a
D-56220 Urmitz
Tel.: +49 (0) 2630 91590-0
E-Mail: info@psi-technics.com
